工艺能力


共晶设备介绍

这里是占位文字

贴片设备介绍

这里是占位文字

金线键合设备介绍

这里是占位文字

光路耦合设备介绍

这里是占位文字

应用场景


图片名称

Wafer Test


设备与服务

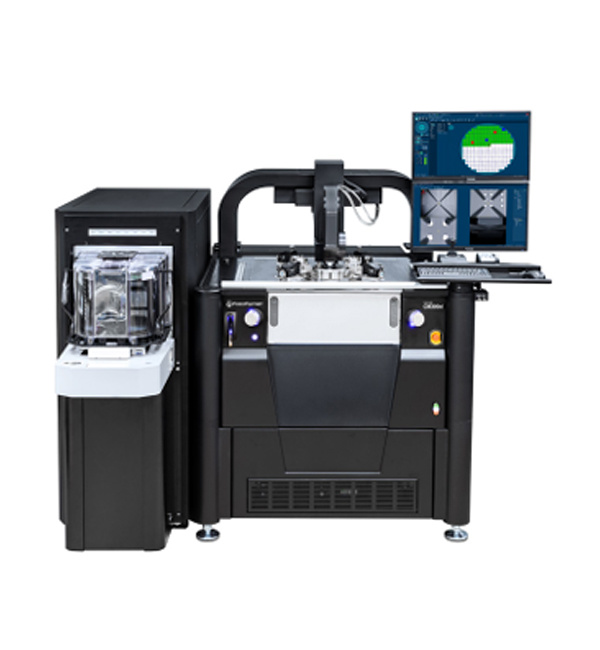

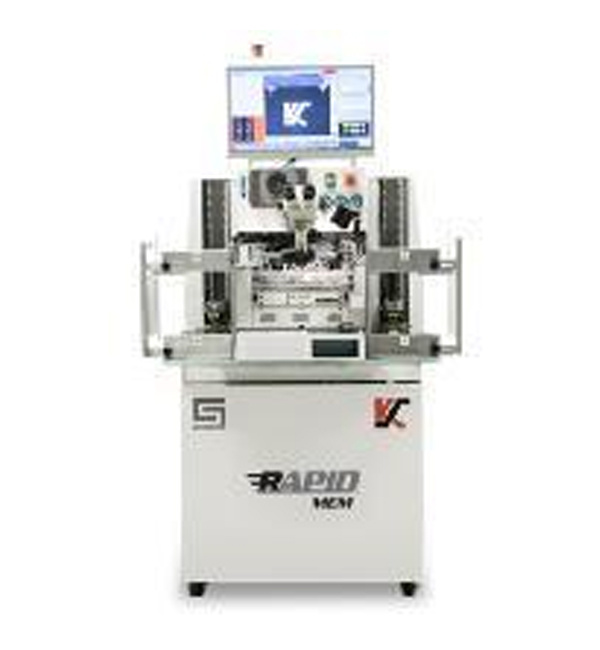

晶圆探针测试机

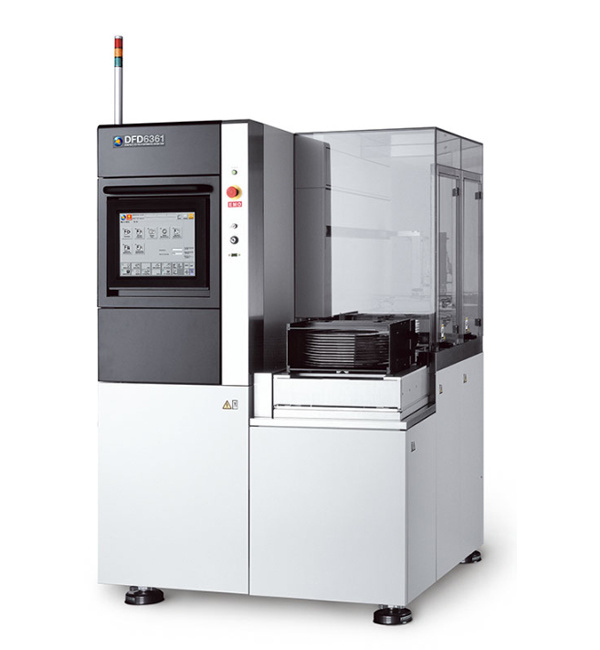

晶圆切割机
晶圆测试服务
晶圆切割服务

图片名称

Chip Test


设备与服务

芯片探针测试机
芯片分选机
芯片测试服务
芯片分选服务
芯片可靠性验证服务

图片名称

Chip-On-Board


设备与服务

共晶机
贴片机
金线键合机
光路耦合机
器件代工生产

图片名称

Modular Test


设备与服务

模块测试机
模块老化系统
模块测试服务
模块可靠性验证服务

工艺能力


硅光晶圆测试


晶圆切割


硅光芯片测试


激光器共晶焊


贴片


金线焊接


耦合


光引擎测试

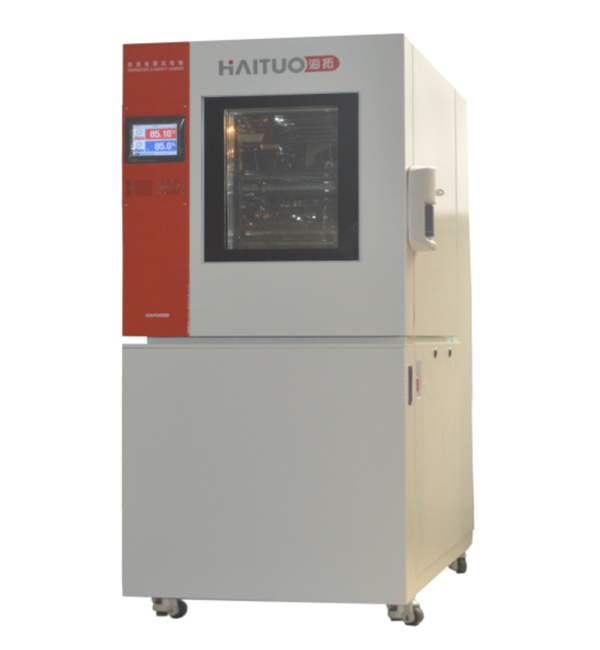

模块温循


调试

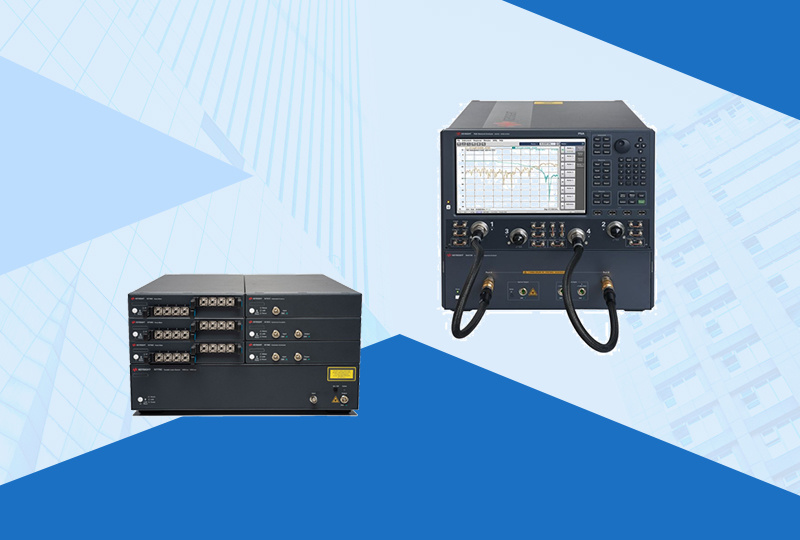

▍ 晶圆/芯片测试设备介绍



Keysight 光波器件分析仪

• 频率范围:10MHz-67GHz
• 绝对频率响应准确度:<0.9dB(50GHz)
• 相对频率响应准确度:<0.5dB(50GHz)

Keithley 精密测量源表

• 源设置准确度(电压):±0.02%
• 输出波纹与噪声:<2mV RMS

Keysight 可调谐激光源

• 波长:1240-1380、1340-1495 、1450-1650、1490-1640 nm
• 波长重复性:±1.5 pm
• 扫描速度:高达 200 nm/s,双向
• 最大功率:> +12 dBm 峰值典型值

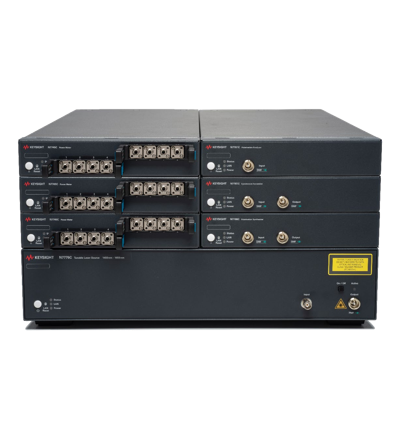

Keysight 无源参数测试系统

• 绝对波长准确度:±1.5pm
• 线宽:<10kHz
• O band(1240-1380nm)
• C band(1450-1650nm)
• N7786B:稳定的偏振输出
• N7745A:8ports -80 - 10dBm

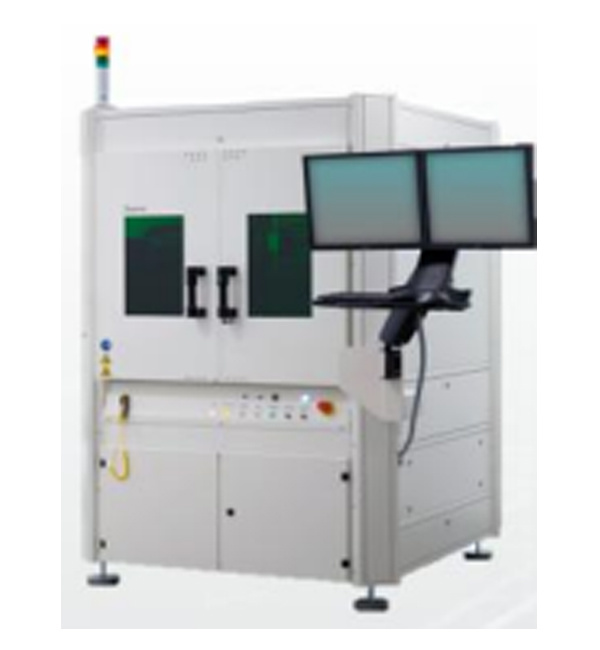

▍ 共晶设备介绍



MRSI-HVM 系列的优势

• 配置双机头、双共晶焊接台;
• 零时间吸嘴切换系统的配置;
• 超快速共晶焊接温度的升降;
• 专为特定应用而设计,包括共晶和环氧树脂芯片贴片的CoC、CoS、CoB组装。

共晶键合工艺

• 精确控制装置温度;
• 精确控制接触力;
• 通过擦洗擦去氧化层;
• 控制冷却和底座;
• 有覆盖气体的惰性环境境或覆盖气体的助熔剂;

生产性能

• 贴片精度: <1.5 um;
• 贴片重复精度: ≤ 1µm;
• 具有领先的速度、吸嘴零时间换刀;
• 配备了用于单个夹具或多个盒式输入的在线输送机;

对客户的价值

• 行业领先的产出量,卓越的灵活性,高混合制造中超高的精度;
• 易于使用在Windows™平台上运行的基于图示的介面,便于程式设计和低成本的机器维护;
• 行业领先的本地技术支援团队和应用专家。

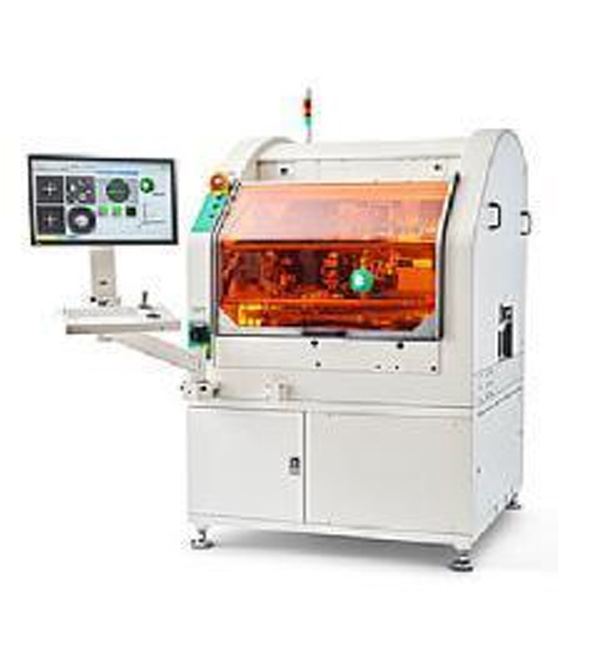

▍ 贴片设备介绍



高精度与卓越性能

• 高精度定位:3μm定位精度;
• 先进的视觉对准系统:提升了定位的准确性;
• 高精度摄像头成像:准确地识别和调整芯片位置。

智能化与自动化特性

• 智能化控制系统降低了人工操作的复杂性,提高了生产效率;
• 自动化监测与反馈
有助于用户及时发现并解决问题,确保固晶质量和生产效率;
• 集成的自动化解决方案
与其他自动化设备和系统集成,形成完整的自动化生产线。

高效生产与灵活性

• 高生产力与吞吐量:短时间内完成大量芯片的封装任务;
• 灵活的配置与定制能力:以满足客户的特定需求;
• 多芯片处理能力:可以同时处理多种类型和规格的芯片,提高了设备的适用性和灵活性。

稳定可靠与易于维护

• 稳定可靠的机械性能:有助于减少设备故障率,提高生产效率;
• 易于维护与保养:降低了设备的维护成本,延长了设备的使用寿命;
• 全面的售后服务支持:提供全面的售后服务支持,包括设备保修、现场技术咨询、免费培训等。

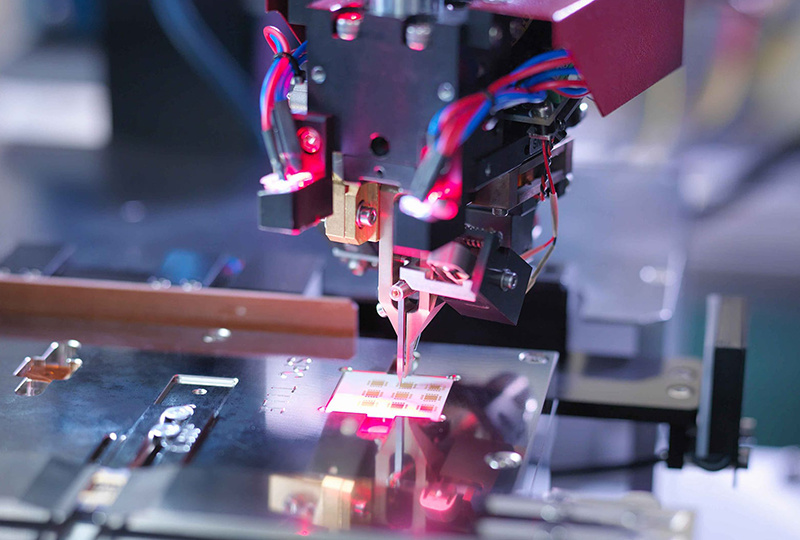

▍ 金线键合设备介绍



KNS 设备特色

• 实时工艺和表现的监控;
• 实时设备运行监控;
• 先进的数据分析和追踪;
• 预见性维护监控和分析;
• 加强的焊接后检测。

智能化与自动化

• 先进的实时监控与诊断系统:实时监控设备运行状况,提高生产稳定性和可靠性;
• 高度自动化功能:支持全面的自动化功能,减少了人工干预,降低了生产成本;
• 用户友好的操作界面:快速熟悉设备功能,提高生产效率。

高效生产与卓越性能

• 高速键合技术:采用先进的键合技术,显著提升了键合速度;
• 高精度键合能力:具备卓越的键合精度,平均键合精度可达2微米;
• 扩展键合区域与灵活应对:拥有广阔的键合区域,X轴和Y轴尺寸分别为56毫米和90毫米,提供充足的工作空间。

灵活性与兼容性

• 多种键合模式与工艺支持:标准流程和高倍率可选程序化聚焦功能,能够满足不同封装需求;
• 可编程性与定制化服务:提供定制化的夹具和托盘设计服务,以满足客户的特定需求。

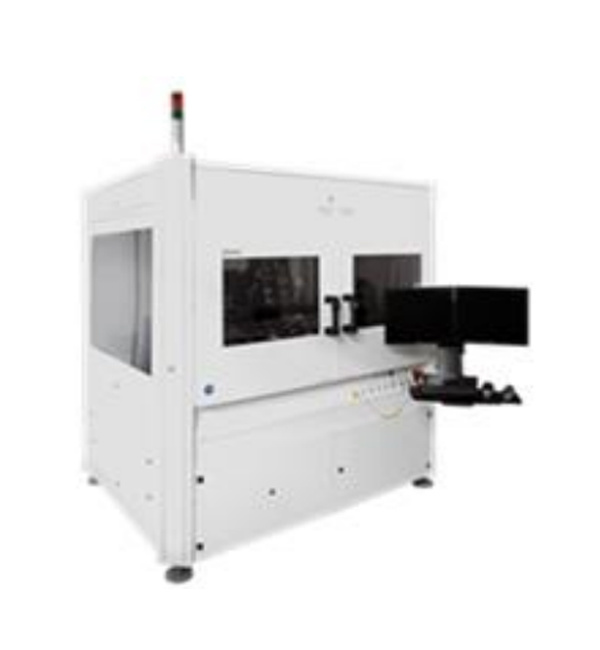

▍ 光路耦合设备介绍



高精度耦合技术

• 透镜耦合的高精度定位:具备40nm的解析精度和高达0.5μm的重复精度;
• 阵列光纤耦合的精准对齐:实时监测和调整光纤阵列的位置,确保光纤之间的精确对准。

高度定制化与灵活性

• 透镜耦合的定制化需求:可以根据客户产品的需求,进行简单的定制修改相应的夹具工装和驱动加电配置,满足透镜耦合的定制化需求;
• 阵列光纤耦合的灵活性:支持多种耦合模式和工艺,能够灵活应对不同规格和类型的阵列光纤耦合任务。

高效耦合装配能力

• 透镜耦合的快速装配:优化了设备结构和耦合算法,单个光学元件的自动拾取和耦合时间仅需2分钟左右;
• 光纤排列和尾纤等光学元件的组装成封装,能够完成复杂的光路耦合任务,TX、RX 一对耦合时间需4分钟左右。

卓越的稳定性和可靠性

• 坚固耐用的结构设计;
• 高精度运动控制系统;
• 先进的机器视觉系统;
• 多重安全防护措施;
• 全面的设备校准和维护;
• 严格的质量控制体系;
• 长期的技术支持和售后服务。
